Salve a tutti , mi è stato assegnato come progetto lo sviluppo di alcuni diagrammi uml che si riferiscono alla nota enciclopedia online wikipedia .
Questi sono i diagrammi uml che ho fatto :

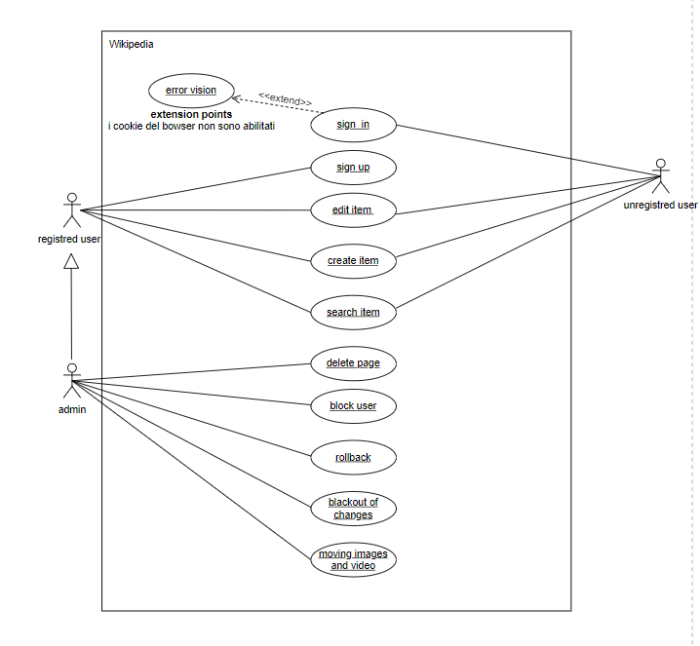

- caso d'uso

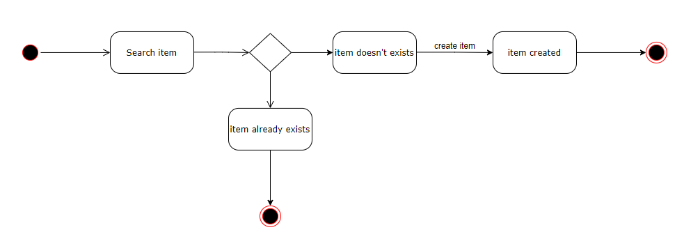

- diagramma di stato

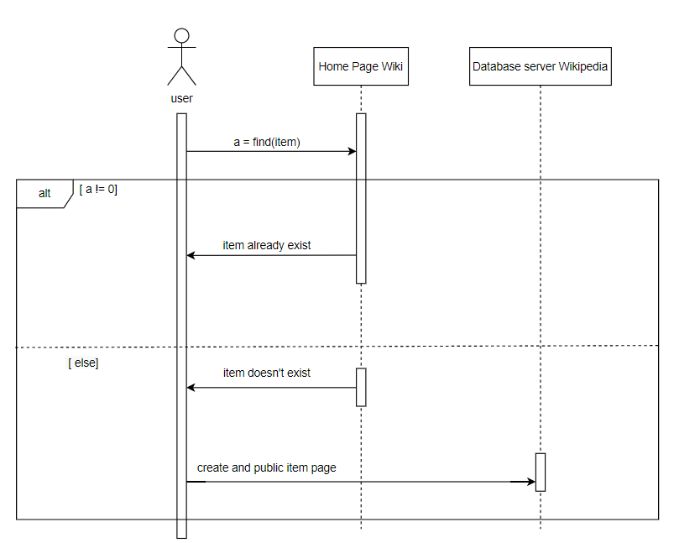

- diagramma di sequenza

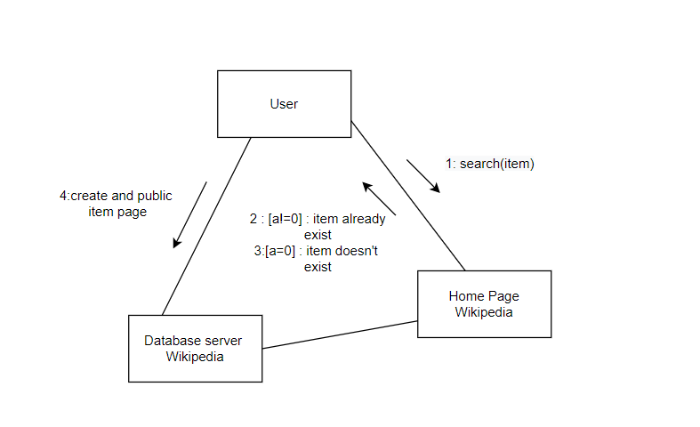

- diagramma di collaborazione

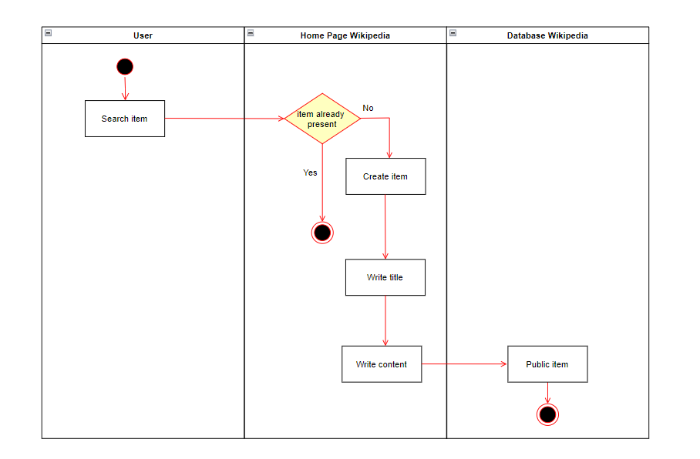

- diagramma di attività
Il caso d'uso descrive in generale wikipedia , mentre per gli altri diagrammi ho scelto di rappresentare la creazione di una voce .
Potreste dirmi se sono fatti nel modo corretto ?
ps : io ho scelto di rappresentare la creazione di una voce , ma se per voi ci sono altri scenari (sempre riguardo wikipedia ) che sono più congeniali da rappresentare ditelo pure .
grazie !
