Distributed Parameters line model using Simulink

Hello everybody! i'm Antonio, and if is it possible, i need of your help.
well my proble it's about the use a Distributed Parameters line model, in detail i have to realize a simple electric circit with: a power supply (voltage source three phase voltage), three Distributed Parameters line, a delta-star transformer, and two loads.
Well i tried to do it, but i have some problem in output.. somebody know how to help me??

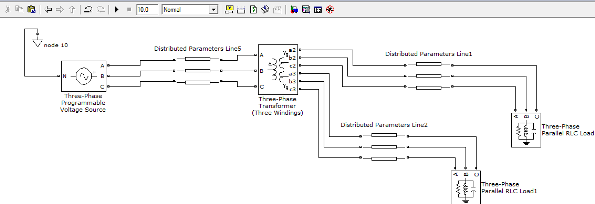

full pattern

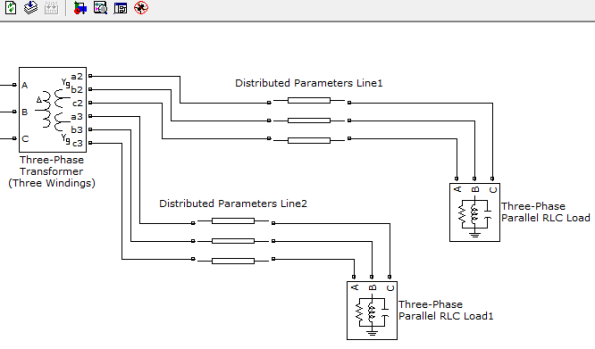

for understanding better 1) :

and 2)


Kind regards..

3 Risposte

  • /
    Anonimizzato9528
    Utente anonimizzato

    Re: Distributed Parameters line model using Simulink

    What is the problem in output?
  • /
    Anonimizzato9559
    Utente anonimizzato

    Re: Distributed Parameters line model using Simulink

    The problem in output is: Initialization commands cannot be evaluated -->
    Allegati:
  • /
    Anonimizzato9528
    Utente anonimizzato

    Re: Distributed Parameters line model using Simulink

    Perché negli altri forum scrivi in italiano e qui in inglese?
    Comunque, sembrerebbe un problema nell'istallazione di matlab. Come se non trovasse il percorso per il toolbox simpowersystem. Sembra che succeda se, ad esempio, crei il file simulink con un pc con il toolbox e poi tenti di farlo funzionare su un pc che non ha installato il toolbox.
