Gas reticolare in C.

Ave programmatori, sto scrivendo un programma che simuli il comportamento di un gas ideale e ne ricavi il coefficiente di diffusione (parte del programma è descritta nel testo "programmazione scientifica di M.Barone" a pg 319-329 nel caso qualcuno lo avesse).
Il programma deve soddisfare alcuni requisiti come il fatto che il reticolo contenente le particelle sia una mappa lineare e abbia condizioni periodiche al bordo inoltre devono essere stampate su file le posizioni iniziali di ogni particella quelle finali sul reticolo e quelle finali senza tener conto del reticolo(che poi verranno impiegate per ricavare il coefficiente di diffusione).
Il problema principale che ho riscontrato è quello di una inappropriata correlazione tra le posizioni iniziali delle particelle sul reticolo (come si può ben vedere dal grafico):

Qui ci sono le struct usate nelle funzioni:

typedef struct{
  int x;
  int y;
  int z;
}coordinate;
//Definizione struct coordinate.

typedef struct{
  coordinate p_0; /*posizione iniziale particella*/
  coordinate p;   /*posizione particella*/
  coordinate tp;  /*posizione reale particella*/
}particle;
//Definizione struct particle.

typedef struct{
  int n; /*indicatore particella*/
  int d; /*asse di movimento della particella*/
  int m; /*verso particella*/
}scelta;
//Definizione struct scelta.

int l; /*lunghezza lato*/
int v; /*volume*/
int N; /*numero particelle*/
//Variabili globali.


Questa è la funzione che riempie il reticolo:

void riempimento(double dens, int *Reticolo, particle *P){
  double random;
  int r;
  int n = 0;
  int i;

  for(i=0; i<v; i++){
    Reticolo[i] = -1;
  }
  //Il reticolo è svuotato (-1 indica un volumetto vuoto).

  while(n<N){
    random = (double) rand()/RAND_MAX;
    r = (int) (random*v); /*numero (pseoudo)casuale compreso tra 0 ed (v-1)*/
    if(Reticolo[r] != -1){
      Reticolo[r] = n;
      P[n].p_0 = P[n].p = P[n].tp = trovacoord(r);
      n++;
    }
  }
}
//Corpo funzione riempimento:riempie il reticolo e assegna le coordinate dell'array P[].

Qui c'è la funzione che converte l'indicatore del reticolo in un set di tre coordinate:

coordinate trovacoord(int i_v){
  coordinate c;

  c.z = i_v/(l*l);     // c.z = parte intera di...
  c.y = i_v/l - c.z*l; // c.y = parte intera di...
  c.x = i_v - c.y*l - c.z*l*l;

  return c;
}
//Corpo funzione findcord: converte l'indicatore del reticolo in un set di tre coordinate.

Normalmente cerco di rendere il codice "elegante", qui la situazione mi è decisamente sfuggita di mano, devo ammettere che quest'aggeggio oltre non fare il suo dovere è anche illeggibile, lo posto comunque nel caso qualcuno volesse farsi due risate

#include <stdlib.h>
#include <stdio.h>
#include <math.h>
#include <time.h>
//Inclusione librerie.

#define D 3 /*numero dimensioni*/
//Define.

typedef struct{
  int x;
  int y;
  int z;
}coordinate;
//Definizione struct coordinate.

typedef struct{
  coordinate p_0; /*posizione iniziale particella*/
  coordinate p;   /*posizione particella*/
  coordinate tp;  /*posizione reale particella*/
}particle;
//Definizione struct particle.

typedef struct{
  int n; /*indicatore particella*/
  int d; /*asse di movimento della particella*/
  int m; /*verso particella*/
}scelta;
//Definizione struct scelta.

int l; /*lunghezza lato*/
int v; /*volume*/
int N; /*numero particelle*/
//Variabili globali.

coordinate  trovacord(int, int);
void riempimento(double, int*, particle*);
double s_quadratico(coordinate, coordinate);
scelta scelta_mossa ();
void mossa(particle*, int*);
//Dichiarazione funzioni.


/******************************************************/


int main (int argc, char* Argv[]){
  if(argc != 2 && argc != 4 && argc != 6){
  printf("\aInserire:\n lato(l)\n probabilita'riempimento (p)\n tempo\n passo t\n t finale.\n");
  printf("Chiamare il programma con un parametro per maggiori informazioni\n");
  exit(EXIT_FAILURE);
  }
	if(argc == 2){
	printf("Questa applicazione .....");
	exit(EXIT_FAILURE);
	}
  //Controllo numero argomenti inseriti.

  srand(time(NULL));
  //Inizializzazione seed per rand().

  double dens; /*probabilita*/
	double s_q_m = 0, c_diffusione; /*spostamento quadratico medio, coefficiente di diffusione*/
	int stampa; /*se stampa e' pari a 1 viene generato un file contenente le posizioni di partenza e arrivo di ogni particella*/
  register int n; /*indicatore particella*/
  double t, delta_t, t_e, t_e_p, t_e_f; /*tempo, passo tempo, durata esperimento, passo durata esperimento, durata esperimento finale*/
  register int i; /*variabile iterativa*/
  int* Reticolo;
  particle* P;
  FILE *fp1, *fp2; /*file handlers*/
  //Dichiarazione variabili.

  do{
	printf("stampare le posizioni iniziali e finali delle particelle? 0 = SI' 1 = NO\n ");
	scanf("%i",&stampa);
  }while(stampa != 0 && stampa != 1);
	if(stampa == 0){
  	fp1 = fopen("Dati1.txt","w");
		if(fp1 == NULL){
		printf("\aERRORE APERTURA FILE!\n");
		exit(EXIT_FAILURE);
		}
		fprintf(fp1,"#          P_0                      P                       TP\n");
  	fprintf(fp1,"#    X      Y      Z        X       Y       Z        X       Y       Z\n");
	}
	fp2 = fopen("Dati2.txt","w");
	if(fp2 == NULL){
	printf("\aERRORE APERTURA FILE!\n");
	exit(EXIT_FAILURE);
	}
	fprintf(fp2,"#         t       c\n");
  //Apertura file di testo e scrittura intestazione.

  l = strtod(Argv[1],NULL);
	while (l == 0){
	printf("Inserire l>0\n"); /*l NON puo' essere 0*/
	scanf("%i",&l);
	}
  v =l*l*l; /*volume*/
  dens = strtod(Argv[2],NULL);
  N = floor(dens*v); /*numero particelle*/
  delta_t = 1./N;
  t_e = strtod(Argv[3],NULL);
	if(argc == 6){
	t_e_p = strtod(Argv[4],NULL);
	t_e_f = strtod(Argv[5],NULL);
	}
	while(t_e_f<t_e && argc ==6){
		printf("t_f deve essere maggiore di t!\n");
		printf("Inserire t:\n");
		scanf("%lf",&t_e);
		printf("Inserire t_f:\n");
		scanf("%lf",&t_e_f);
		}
	//Assegnazione e controllo argomenti inseriti.

  Reticolo = (int*)malloc((v+1)*sizeof(int)); /*mappa lineare Reticolo[l][l][l]*/
  P = (particle*)calloc(v+1,sizeof(particle));
  //Allocazione dinamica di memoria per la mappa lineare Reticolo.

	do{
    riempimento(dens, Reticolo, P);
    //Riempimento reticolo e assegnazione coordinate dell'array di particle.

    t = 0.;
    while(t<t_e){
      mossa(P, Reticolo);
      t += delta_t;
    }
    //Vengono eseguite tanti tentativi di muovere la particella quante sono le particelle.

    t -= delta_t;
    s_q_m = 0.;
    for(n=0;n<N;n++){
    s_q_m += s_quadratico(P[n].p_0,P[n].tp);
    }
    s_q_m = s_q_m/N;
    c_diffusione = s_q_m/(2*D*t);
    fprintf(fp2,"%12lf %3lf\n", t, c_diffusione);
    //Calcolo coefficiente di diffusione.

    if(stampa == 0){
      fprintf(fp1, "#    l = %i d = %lf t = %lf Numero particelle = %i\n",l, dens, t, N);
      for(n=0;n<N;n++){
        fprintf(fp1,"%6i %6i %6i",P[n].p_0.x, P[n].p_0.y, P[n].p_0.z);
        fprintf(fp1,"   %6i  %6i  %6i",P[n].p.x, P[n].p.y, P[n].p.z);
        fprintf(fp1,"   %6i  %6i  %6i\n",P[n].tp.x, P[n].tp.y, P[n].tp.z);
      }
      fprintf(fp1,"\n");
    }
    //Scrittura su file coordinate particelle se richiesto dall'utente.

    if(argc == 6) t_e += t_e_p;

  }while(t_e <= t_e_f && argc==6); /*in tal maniera se argc = 4 viene eseguito un solo ciclo*/

exit(EXIT_SUCCESS);
}


/******************************************************/


coordinate trovacoord(int i_v){
  coordinate c;

  c.z = i_v/(l*l);     // c.z = parte intera di...
  c.y = i_v/l - c.z*l; // c.y = parte intera di...
  c.x = i_v - c.y*l - c.z*l*l;

  return c;
}
//Corpo funzione findcord: converte l'indicatore del reticolo in un set di tre coordinate.


/****************************/


void riempimento(double dens, int *Reticolo, particle *P){
  double random;
  int r;
  int n = 0;
  int i;

  for(i=0; i<v; i++){
    Reticolo[i] = -1;
  }
  //Il reticolo è svuotato (-1 indica un volumetto vuoto).

  while(n<N){
    random = (double) rand()/RAND_MAX;
    r = (int) (random*v); /*numero (pseoudo)casuale compreso tra 0 ed (v-1)*/
    if(Reticolo[r] != -1){
      Reticolo[r] = n;
      P[n].p_0 = P[n].p = P[n].tp = trovacoord(r);
      n++;
    }
  }
}
//Corpo funzione riempimento:riempie il reticolo e assegna le coordinate dell'array P[].


/****************************/

scelta scelta_mossa (){
  double r;
  scelta s;
  r = (double)rand()/RAND_MAX;
  s.n = (int) (r*N);
  r = (double)rand()/(RAND_MAX+1.);
  s.d = (int) (r*D+1);
  r = (double)rand()/RAND_MAX;
  if(r>0.5){
    s.m = 1;
  }else{

    s.m = -1;
  }
  return s;
}
//Corpo funzione scelta_mossa restituisce le variabili per mossa(è chiamata internamente a move).


/****************************/


double s_quadratico(coordinate p_0, coordinate p_1){
double a,b,c; /*variabili di appoggio*/
double d; /*distanza*/

a = p_0.x - p_1.x;
b = p_0.y - p_1.y;
c = p_0.z - p_1.z;
d = a*a + b*b + c*c;

return d;
}
//Corpo funzione distanza: calcola la distanza tra due punti nel volume.

/****************************/

void mossa(particle *P, int *Reticolo){
  int i_v0,i_v1; /*variabili di appoggio: indici posizione su Reticolo(vecchia e nuova)*/
  scelta s = scelta_mossa(); /*chiamata funzione scelta mossa*/
  particle P_nuovo = P[s.n]; /*variabile di appoggio (s.n è l'indice della particella scelta)*/
  i_v0 = P_nuovo.p.x+P_nuovo.p.y*l+P_nuovo.p.z*l*l; /*P_nuovo NON e' ancora stato aggiornato*/

  if(s.d == 1){
    P_nuovo.tp.x = P_nuovo.p.x += s.m;
    if(P_nuovo.p.x > l-1) P_nuovo.p.x = 0;
    if(P_nuovo.p.x < 0) P_nuovo.p.x = l-1;
  }
  if(s.d == 2){
    P_nuovo.tp.y = P_nuovo.p.y += s.m;
    if(P_nuovo.p.y > l-1) P_nuovo.p.y = 0;
    if(P_nuovo.p.y < 0) P_nuovo.p.y = l-1;
  }
    if(s.d == 3){
    P_nuovo.tp.z = P_nuovo.p.z += s.m;
    if(P_nuovo.p.z > l-1) P_nuovo.p.z = 0;
    if(P_nuovo.p.z < 0) P_nuovo.p.z = l-1;
    }
    //Aggiornamento P_nuovo.

  i_v1 = P_nuovo.p.x+P_nuovo.p.y*l+P_nuovo.p.z*l*l; /*indice Reticolo corrispondente alle coordinate di P_nuovo*/
  if(Reticolo[i_v1] == -1){ /*se la nuova posizione sul reticolo è libera*/
    P[s.n] = P_nuovo;       /*la particella s.n cambia coordinate*/
    Reticolo [i_v1] = s.n;  /*il volume del reticolo corrispondente alle nuove cooridnate di P[s.n] e' occupato da s.n*/
    Reticolo[i_v0] = -1;    /*il volume del reticolo corrispondente alle vecchie coordinate di P[s.n] e' svuotato*/
  }
}
//Corpo funzione move:tenta di muovere la particella n in direzione d con verso m,
//in caso di successo aggiorna il reticolo e le coordinate della particella.

/******************************************FINE PROGRAMMA**************************************/

Allegati:

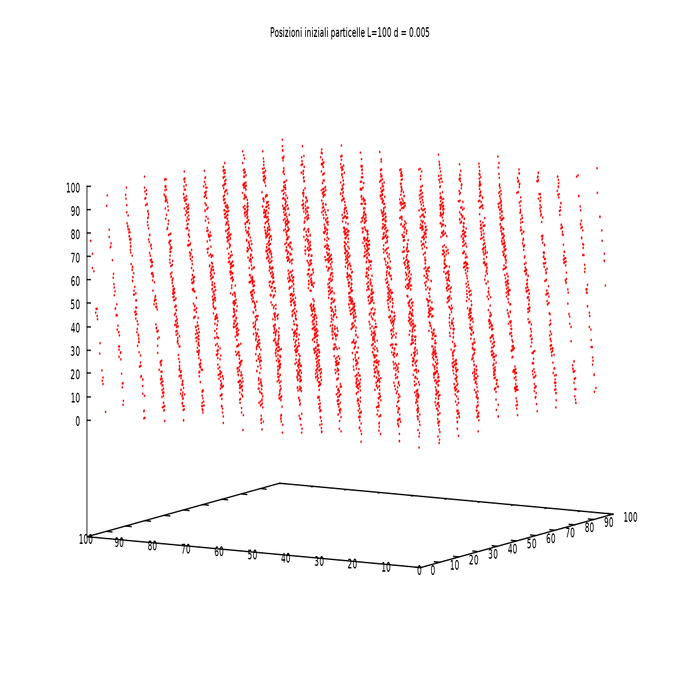

Ottenuto con gnuplot,era tanto carino prima di cambiare taglia :(
Ottenuto con gnuplot,era tanto carino prima di cambiare taglia :(

3 Risposte

  • Re: Gas reticolare in C.

    Ciao
    che tipo di reticolo vorresti usare ?
    di che tipo di materiale si tratta inerte o meno?
    a che temperatura stà il reticolo?
  • Re: Gas reticolare in C.

    smalldragon ha scritto:


    ciao
    che tipo di reticolo vorresti usare ?
    di che tipo di materiale si tratta inerte o meno?
    a che temperatura stà il reticolo?
    Grazie al cielo non mi hanno assegnato un compito così complesso .Il reticolo è semplicemente il volume che contiene le particelle del gas ideale, l'unica caratteristica fornita è il lato.
    La temperatura non è stranamente una varibile richiesta anche se, suppongo, alterando il moto delle particelle dovrebbe anche avere effetti sul calcolo del coefficiente di diffusione.
    Per il movimento (che non modello a quanto pare non dipende dalla temperatura) ad ogni passo del tempo si provano a compiere N mosse (dove N è il numero di particelle) la stessa particella può quindi muoversi più di una volta nello stesso intervallo di tempo.
  • Re: Gas reticolare in C.

    Ciao
    allora si tratta di un reticolo cubico
    il lato ti serve per calcolare il reticolo.
    uno dei migliori modi per implementarlo e la formula dei reticoli di Sommerfeld.
    quando gestisci la propagazione all' interno del reticolo tieni conto della saturazione del gas ideale.
    pultroppo più di cosi non ti posso aiutare perchè sono molti anni che non studio più chimica.
    spero comunque di esserti stato di aiuto.
