Test di uguaglianza

di
Paolovox
il
6 risposte
Paolovox
Paolovox
Utente Attivo
Iscritto da
giu, 2014
Messaggi:
344

Test di uguaglianza

Tratto dal libro.
Se il salto è del tipo "salta se uguale" si devono confrontare i due registri letti nello stadio ID per verificare se sono uguali.
Il test di uguaglianza può essere eseguito mettendo innanzitutto in OR esclusivo i bit corrispondenti, e poi mettendo in AND i risultati.

Non comprendo il test di uguaglianza.

OR esclusivo = XOR
a b | a xor b
0 0 | 0
0 1 | 1
1 0 | 1
1 1 | 0

Se ad esempio ho due registri A=010 e B=010, A xor B = 000 e l'and come lo faccio?

6 Risposte

  • S
    smalldragon
    Molto attivo
    Iscritto da
    nov, 2008
    Messaggi:
    895

    Re: Test di uguaglianza

    A quale assembler ti riferisci?
  • O
    oregon
    Super Famoso
    Iscritto da
    nov, 2011
    Messaggi:
    21552

    Re: Test di uguaglianza

    Non serve sapere di quale assembly parliamo dato che è un quesito teorico generale.

    Paolo ... ci si sta riferendo a bit ... ma forse c'è una inesattezza ... l'operazione tra registri deve essere XNOR che ha tavola della verità

    Input Output
    A B
    0 0 1
    0 1 0
    1 0 0
    1 1 1

    e quindi il tuo problema diventa

    010 xnor
    010
    ===
    1 and 1 and 1 = 1

  • S
    smalldragon
    Molto attivo
    Iscritto da
    nov, 2008
    Messaggi:
    895

    Re: Test di uguaglianza

    And logico e vero solo quando tutti i bit sono posti a 1
    mentre lo xor e vero solo quando uno dei due bit e posto a 1
  • O
    oregon
    Super Famoso
    Iscritto da
    nov, 2011
    Messaggi:
    21552

    Re: Test di uguaglianza

    smalldragon ha scritto:

    and logico e vero solo quando tutti i bit sono posti a 1
    mentre lo xor e vero solo quando uno dei due bit e posto a 1
    Non serve lo xor ma lo xnor
  • Paolovox
    Paolovox
    Utente Attivo
    Iscritto da
    giu, 2014
    Messaggi:
    344

    Re: Test di uguaglianza

    C'era un refuso nel testo del libro e lo avevo risolto un pò di tempo fa ma ho dimenticato di comunicarlo.

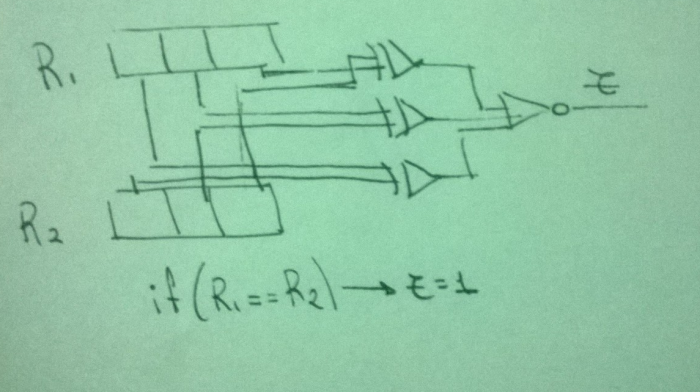

    Oregon la tua soluzione va benissimo. Io l'avevo risolto come nell'allegato, ovvero una cascata di xor che finiscono in una nor.
    Grazie mille e buon primo maggio
    Allegati:
  • O
    oregon
    Super Famoso
    Iscritto da
    nov, 2011
    Messaggi:
    21552

    Re: Test di uguaglianza

    E' uguale perché una xor equivale ad una xnor seguita da un not e se sposti le not agli ingressi dell'and avrai una and con gli ingressi negati, ovvero una nor (teorema di De Morgan)

    Quindi

    010 xor
    010
    ===
    not(0 or 0 or 0) = 1
